نظام التحكم التلقائي في الحلقة لمشروع إضاءة LED لنفق الطرق السريعة الذكية .

الCH -h0102 تم بحث وتطوير وحدة التحكم في الحلقة بشكل مستقل من قبل شركتنا . فهي تتحكم في إمداد الطاقة لتركيبات الإضاءة من خلال واجهة بين الإنسان والآلة وتراقب الحالة المغلقة لحلقة إمداد الطاقة الدائرة , التي تستخدم على نطاق واسع ل انه أضواء الطريق السريع و نفق إضاءة, والإضاءة الصناعية مثل الإضاءة العالية للخليج وضوء الخليج المنخفض في مشاريع إضاءة المستودعات والمصانع .

تعتمد المعدات تقنية RS485 للحافلة الصناعية القياسية , يمكن أن تصل مسافة الاتصال إلى 2 000 متر ق دون إعادة الخفق ومدى الرؤية. 7 مستوىs من إعادة الخثارة يمكن ضبطها في المشهد , ويمكن أن تصل أقصى مسافة إلى 7 000 متر s وفقًا لحساب 1 000m إتيرس لكل مستوى من إعادة خافق .

ماركة:
SOWIN
رقم الصنف.:
CH-L0102
طلب (موك):
1
دفع:
T/T
أصل المنتج:
China
اللون:
Gray
المهلة：
3 weeks

التحقيق الآن

تفاصيل المنتج

أنا: المواصفات

الCH -h0102 تحكم حلقة تم بحثها وتطويرها بشكل مستقل بواسطة شركتنا . فهي تتحكم في إمداد الطاقة لتركيبات الإضاءة من خلال واجهة بين الإنسان والآلة وتراقب الحالة المغلقة لحلقة إمداد الطاقة الدائرة , التي تستخدم على نطاق واسع ل هو إنارة الشوارع نفق إضاءة, وإنارة الصناعة مثل مشاريع المستودعات والمصانع .

I أنا: المعلمة

غرض	تقييم
طاقة كهربائية شغالة	تيار مستمر 12 فولت
قوة ثابتة	<2W
كمية تبديل حلقة الإخراج . (الأعلى)	1 دائرة حلقة
مراقبةC الحاليPerL oop مقاومةL حمود）	5 أ （ماكس）
درجة حرارة العمل العادية	-25 درجة مئوية + 60 درجة مئوية
درجة حرارة عمل محدودة	-40 ℃ ~ +65℃
تخزين و نطاق درجة حرارة النقل .	-45 ℃ ～ +65℃
التخزين و عمل نطاق الرطوبة	≤ 85٪

ثالثا: مواصفات الوظائف

1. العلويT erminalD escription

طرفية	علامة	وظيفة
01	gnd	DC امدادات الطاقة-
02	VCC	DC امدادات الطاقة+
03	485a2	محجوز
04	a85b2	محجوز
05	485a1	روبية 485 منفذ الاتصالات a1
06	485b1	روبية 485 منفذ الاتصال b1

2. أدنىT erminalD escription

طرفية	علامة	F مواصفات الاتحادات
01	U-i	حلقهP أوور (acC تحكم ontactor) يعيش- أنا nput
02	ش-س	حلقهP أوور (acC تحكم ontactor) العيش خارج وضع
03	K -في	إدخال سلك الإدخال الرقمي
04	كوم	سلك الإخراج الرقمي المشترك

3 . وصف الزر

ن / م	اسم	وصف الوظيفة
01	يدوي / تلقائي	يدوي / تلقائيS زر التبديل تايت , اضغط عليه التوصلM anual وA يوتوماتيك الدولة تشانغ عمل
02	تشغيل / إيقاف	عندما يكون تحت الM anualS تايت : اضغط على هذا الزر لتبديل حالة الحلقة , أي قل: للتبديل بين مغلق ومفتوحn حالة.

4. وظيفة الاتصال

يحتوي هذا الجهاز على قناة اتصال RS485 .

ال dvantages هي كما يلي:

A. تصل سعة الجهاز في البوابة إلى 255 الوحدات.

ب . شارع رونغ مانع للتدخل: الجزء السلكي عبارة عن حافلة صناعية , ذات مقاومة قوية للتدخل.

5. وظائف التبديل

يحتوي الجهاز على مرحل , يمكن من خلاله تحقيق التحكم في حلقة التيار الصغيرة , أو التيار المترددC يمكن التحكم في ontactor من خلال هذا التتابع لتحقيق التحكم في التبديل لحلقة التيار الكبير .

6. وظيفة الكشف عن الإخراج الرقمي

يمكن توصيل جهة اتصال الكشف الخاصة بموصل التيار المتردد بمنفذ الكشف عن إشارة التبديل بالجهاز لمراقبة ما إذا كانت دائرة إمداد الطاقة يتم فتحها وإغلاقها بشكل طبيعي .

رابعا: الأبعاد

1. الأحجام

05 مم * 23 مم * 59 مم

2. وضع التثبيت

التثبيت بالسكك الحديدية .

ترك رسالة

إذا كانت أنت مهتم بمنتجاتنا وتريد معرفة المزيد من التفاصيل، يرجى ترك رسالة هنا، وسوف نقوم بالرد عليك حالما نحن CAN.

العلامات ذات الصلة :

منتجات ذات صله

الصين مشروع إنارة الشوارع الذكي نظام إدارة التحكم عن بعد

الCH-L تم تطوير وحدة التحكم في الحلقة 0101 بشكل مستقل بواسطة شركتنا . تهدف إلى إضاءة الصناعة للمستودعات والمصنع , المباني , المحطات , ونظام التحكم الذكي في إضاءة الأنفاق , إلخ . , للتحكم في إمداد الطاقة لتركيبات الإضاءة من خلال واجهة بين الإنسان والآلة , لجمع بيانات ومراقبة حالة حلقة إمداد الطاقة . الأكثر فائدة لنظام تعتيم الحلقة هو توفير الكثير من وحدة التحكم في المصباح الفردية في كل تركيبات الإضاءة , فقط اضبط سطوع جميع المصابيح ' من خلال صندوق إمداد طاقة التحكم المركزي , يمكن أيضًا ربط كابينة التوزيع مع مستشعر الحركة أو مستشعر الإضاءة لضمان إدارة توفير الطاقة الأكثر فعالية .

تطبيق ويب عبر الإنترنت لإضاءة الشوارع الذكية من خلال لوحة دائرة التحكم في الحلقة

تم تطوير وحدة التحكم في الحلقة المركزية CH-J106 بشكل مستقل من قبل شركتنا . التي تستهدف الطرق السريعة , نفق , الإضاءة الصناعية للمستودعات والمصنع , المباني والمحطات , إلخ . , للتحكم في إمداد الطاقة للإضاءة تركيبات من خلال واجهة بين الإنسان والآلة , لجمع البيانات ومراقبة حالة تركيبات الإضاءة .

CCT Sensor for Warm White and Nature White

The Street Light CCT Sensor aims at the using environment of street lighting, tunnels etc., through the abnormal changing ambient, the lighting fixtures are automatically controlled according to programming to realize intelligent lighting management. Traditional street lightings, tunnels, factories lighting fixtures are mostly controlled by personnel inspection or regular control, which initially meets the needs of the scene, but still cannot achieve the effect of intelligent control. For example: Turn on or dimming to brighter when people is coming, and turn lights off when people go away; No matter which direction the person enters from, the lamps in the area will automatically light up or increase according to the setting; this equipment cooperates with the intelligent lamps to solve these problemsperfectly. It adopts the most advanced and popular LoRa wireless communication technology, the communication distance can reach 3 kilometers without repeater, and the actual measurement reach 1 kilometers, and the communication distance is adjustable.

خزانات ذكية لمشاريع التحكم في إضاءة الشوارع LED

الخزانة الذكية هي حل تحكم رئيسي لمشاريع إنارة الشوارع LED للمدن الذكية . سوف تتحكم بشكل متزامن وتراقب الشبكة وإضاءة الشوارع في وقت واحد , الربط على نطاق واسع بأجهزة الطرف الثالث مثل عداد الطاقة , مستشعر التيار ثلاثي الطور , واقي الجهد الزائد , مستشعر الإضاءة , ومستشعر الحركة وما إلى ذلك . يمكنك مراقبة جميع خزانات إنارة الشوارع والتحكم فيها في أي جزء من العالم طالما يوجد إنترنت . من خلال الاتصال بمستشعر الحركة ومستشعر اكتشاف شدة ضوء النهار , سيوفر حلاً مثاليًا وسلسًا لنظام إدارة التحكم الذكي في الإضاءة على الإدارة الفعالة لأصول الطاقة في طرق المدينة , الطرق السريعة , الأنفاق , المستودعات , المصانع , المباني , المحطات الفرعية , مشاريع إضاءة المطارات . خيارات ربط حساس الطرف الثالث . يمكن أن يكون العنصر الرئيسي لملف PDF الخاص بوحدة التحكم المركزية تنزيل ما يلي:

مستشعر حركة السيارة لنظام التحكم الذكي في ضوء الشارع

يهدف مستشعر الحركة إلى استخدام بيئة إنارة الشوارع , الأنفاق والمصانع وما إلى ذلك . , من خلال الكشف عن حركة المركبات , الأشخاص أو الأشياء , يتم التحكم في تركيبات الإضاءة تلقائيًا وفقًا للبرمجة لتحقيق التحكم الذكي في الإضاءة . إنارة الشوارع التقليدية , الأنفاق , يتم التحكم في تركيبات إضاءة المصانع في الغالب عن طريق تفتيش الموظفين أو التحكم المنتظم , الذي يلبي في البداية احتياجات المشهد , ولكن لا يزال لا يمكنه تحقيق تأثير التحكم الذكي . على سبيل المثال : قم بتشغيله أو تعتيمه ليصبح أكثر سطوعًا عندما يأتي الأشخاص , وإطفاء الأنوار عندما يذهب الناس بعيدًا ؛ بغض النظر عن الاتجاه الذي يدخله الشخص من , ، ستضيء المصابيح في المنطقة أو تزداد تلقائيًا وفقًا للإعداد ؛ يتعاون هذا الجهاز مع المصابيح الذكية لحل هذه المشكلات تمامًا . إنها تعتمد أكثر تقنيات الاتصالات اللاسلكية تطوراً وشعبية , يمكن أن تصل مسافة الاتصال إلى 3 كيلومترات بدون مكرر , ويصل القياس الفعلي إلى كيلومتر واحد , ومسافة الاتصال قابلة للتعديل .

Smart and sustainable lighting solution Commercial Solar Street Lights for public spaces and roadways.

Key Features To prevent theft and vandalism, GPS positioning allows for real-time tracking of stolen street light. Hybrid AC & Solar Power or Pure Solar Power 4G Sim Card CAT 1 Communication Technology (Hybrid PLC / LoRa /LoRaMesh) Auto-change Solar to AC by Smart Detect Sensor within 3 seconds Cloud based IoT Lighting Controlling & Monitoring Real Time Data: Watts / Voltage / Current / Power Factor can be Remote Reading Power Consumption / Faulty Reporting Using high efficiency 5050 leds,more than 200lm/w. Adopting high efficiency monocrystalline silicon solar panel, conversion rate is more than 21%. Grade A LiFePo4 battery,capacity is more than 80% after 2000 cycles. PWM and MPPT solar charger Horizontal or vertical pole installation,mounted angle is adjustable

Automatic led street light control system by adaptive light sensor and motion sensors for smart cities.

Centralized Controller is widely used in the Smart City Street Lighting Projects, Super-highway’s Lighting, Tunnel Lighting and the Industrial Lighting such as big scale factory and warehouse High Bay & Low Bay Lighting System, control lighting fixtures through the man-machine interface, data acquisition and lamps Monitoring.

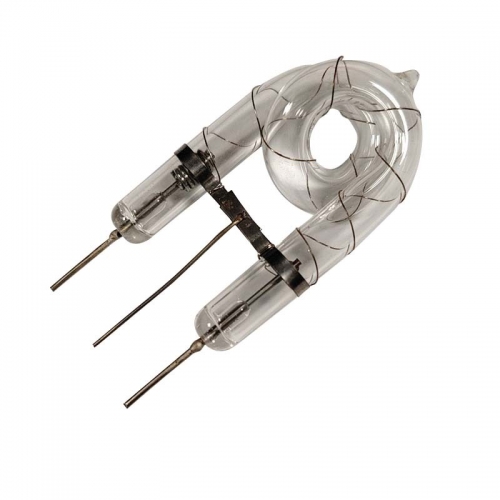

Professional Studio, High-Speed & Replacement Xenon Flash Tube for Photography & Videography
